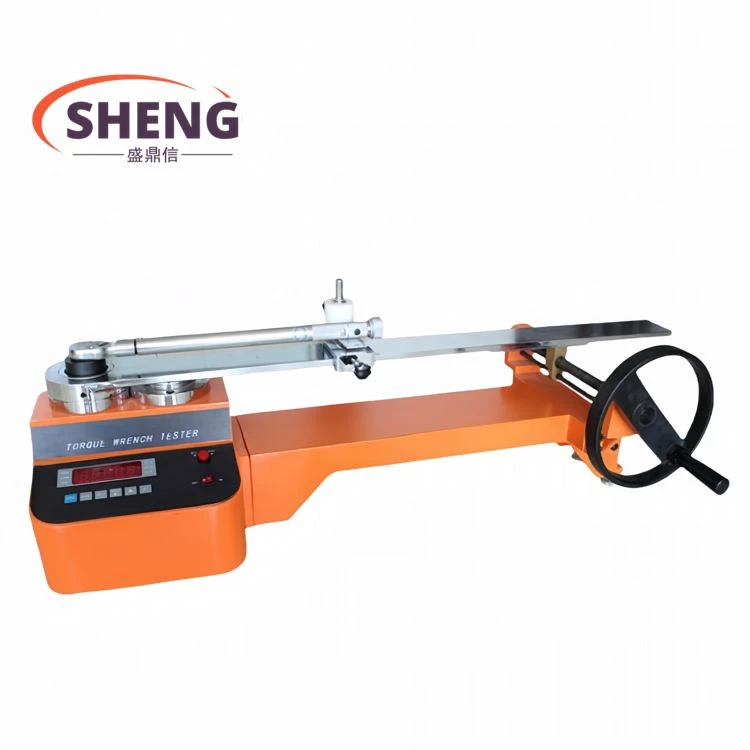

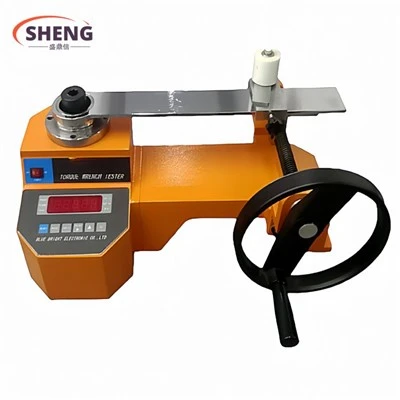

Ψηφιακός Δοκιμαστής Ροποκλειδών Διπλού Αισθητήρα



Ο ελεγκτής ψηφιακού ροπόκλειδου διπλού αισθητήρα είναι ένα δοκιμαστικό όργανο που χρησιμοποιείται για τη βαθμονόμηση διαφόρων ροπόκλειδων. Το όργανο υιοθετεί τεχνολογία ελέγχου ενός τσιπ και αποτελείται από αισθητήρες ροπής υψηλής ακρίβειας και βραχίονες δύναμης. Έχει ακριβείς δοκιμές, σταθερή απόδοση, πλούσιες λειτουργίες και εύκολη λειτουργία. Το όργανο ακολουθεί την κορυφαία τεχνολογία της Rufa στον κλάδο και όλοι οι δείκτες έχουν φτάσει στο εγχώριο επίπεδο πρώτης κατηγορίας. Είναι ένα πολύ οικονομικό όργανο δοκιμών και έχει χρησιμοποιηθεί ευρέως σε μεταποιητικές βιομηχανίες και τμήματα μετρήσεων και δοκιμών όπως ηλεκτρική ενέργεια, ελαφριά βιομηχανία, μηχανήματα, κινητήρες, κινητήρες εσωτερικής καύσης, ηλεκτρικά οχήματα, μοτοσικλέτες, αυτοκίνητα, πλοία και αεροσκάφη.

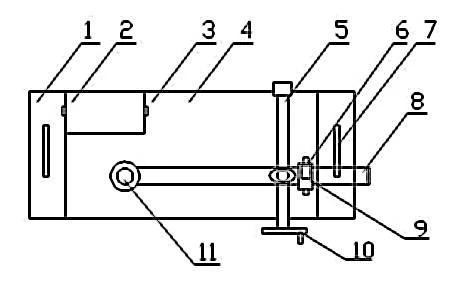

Επίπεδο διάγραμμα δοκιμής ψηφιακού κλειδιού ροπής διπλού αισθητήρα (Εικόνα 1), πίσω όψη (Εικόνα 2):



Εικόνα 1



Εικόνα 2

Όνομα εξαρτημάτων:

1- Πλάκα βάσης:

2- Οθόνη: μπορεί να ορίσει και να εμφανίσει την τιμή της ροπής.

3- Κουμπί ρύθμισης γωνίας εμφάνισης:

4- Στέγαση:

5- Βίδα:

6- Κουμπί ρύθμισης ύψους: μπορεί να ρυθμίσει το ύψος της πλατφόρμας για να κάνει το δυναμόκλειδο να δοκιμάζεται σε οριζόντια κατάσταση. Εάν δεν είναι σε οριζόντια κατάσταση, μπορεί να προκαλέσει σφάλματα μέτρησης.

7- Λαβή: χρησιμοποιείται για τη μετακίνηση του οργάνου.

8- Ράβδος οριζόντιας δύναμης:

9- Αριστερό και δεξιό κουμπί ρύθμισης: προσαρμόστε την πλατφόρμα δοκιμής ώστε να είναι κατάλληλη για το μήκος του βραχίονα του δυναμόκλειδου που πρόκειται να δοκιμαστεί και μπορείτε επίσης να προσαρμόσετε την κατεύθυνση της πλατφόρμας δοκιμής για να προσαρμόζεται στη μέτρηση προς τα εμπρός και προς τα πίσω το δυναμόκλειδο?

10- Χειροκίνητος τροχός: φορτώστε ή ξεφορτώστε το δυναμόκλειδο υπό δοκιμή.

11- Κεφαλή δύναμης αισθητήρα: αρκετές κεφαλές δοκιμής μετατροπής είναι εξοπλισμένες σύμφωνα με το μέγεθος τετραγωνικής κεφαλής του δυναμόκλειδου στο εργοστάσιο.

12- Τρύπα σύνδεσης RS232: μπορεί να συνδεθεί σε υπολογιστή (αυτή η λειτουργία δεν είναι εξοπλισμένη στο εργοστάσιο και ο χρήστης πρέπει να αγοράσει ένα όργανο με αυτήν τη λειτουργία ξεχωριστά).

13- Κενό.

14- Διακόπτης λειτουργίας [POWER]:

15- Πρίζα ρεύματος (AC11V/220V):

16- Τοποθετήστε το πίσω κάλυμμα: Ανοίξτε το πίσω κάλυμμα για να βαθμονομήσετε το όργανο. Απαγορεύεται αυστηρά η αφαίρεση της σανίδας σε μη επαγγελματίες!

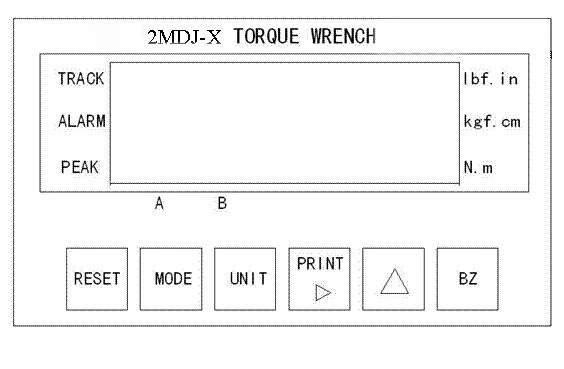

Το διάγραμμα πίνακα της οθόνης δοκιμής ψηφιακού δυναμόκλειδου διπλού αισθητήρα φαίνεται στο Σχήμα 3.



Εικόνα 3

●Το παράθυρο οθόνης στη μέση της οθόνης μπορεί να εμφανίσει την τρέχουσα τιμή ροπής. Οι τρεις ενδεικτικές λυχνίες στα δεξιά αντιπροσωπεύουν τρεις μονάδες μέτρησης αντίστοιχα. Οι τρεις ενδεικτικές λυχνίες στα αριστερά: Η λυχνία TRACK υποδεικνύει ότι η λειτουργία μέτρησης είναι σε κατάσταση παρακολούθησης, η φωτεινή ένδειξη PEAK υποδεικνύει ότι η λειτουργία μέτρησης είναι σε κατάσταση αναμονής αιχμής και η λυχνία ALARM υποδεικνύει συναγερμό υπέρβασης ορίου.





1. Ενεργοποιήστε το διακόπτη τροφοδοσίας.
2. Πατήστε το πλήκτρο "UNIT" για να επιλέξετε την απαιτούμενη μονάδα μέτρησης.
3. Πατήστε το πλήκτρο "MODE" για να ορίσετε τη λειτουργία μέτρησης σε "TRACK".
4. Πατήστε το πλήκτρο "RESET" για να μηδενίσετε την εμφανιζόμενη τιμή.
5. Πατήστε το πλήκτρο "BZ" και το πλήκτρο συνδυασμού για να ορίσετε την ανώτερη οριακή τιμή συναγερμού.
6. Επιλέξτε τα εξαρτήματα που ταιριάζουν με το δυναμόκλειδο προς μέτρηση και τοποθετήστε τα στην κεφαλή του αισθητήρα δύναμης.
7. Τοποθετήστε το δυναμόκλειδο που πρόκειται να μετρηθεί στη θέση εργασίας (μεταξύ της κεφαλής του αισθητήρα δύναμης και της πλατφόρμας δοκιμής) και ρυθμίστε το κουμπί ρύθμισης ύψους για να διατηρείται το δυναμόκλειδο στη στάθμη του νερού. =Στην οριζόντια κατάσταση, προσαρμόστε τα αριστερά και δεξιά κουμπιά ρύθμισης ώστε να προσαρμόζονται στο μήκος του βραχίονα και στην κατεύθυνση μέτρησης του δυναμόκλειδου.
8. Πατήστε το πλήκτρο "MODE" για να ορίσετε τη λειτουργία μέτρησης στην κατάσταση "PEAK" ή "TRACK". Εάν είναι στην κατάσταση "PEAK", μπορείτε να καταγράψετε τα δεδομένα αιχμής (δεδομένα μέγιστης τιμής). Πατήστε το πλήκτρο επαναφοράς "RESET" για να διαγράψετε τα δεδομένα της μέγιστης τιμής και να επαναφέρετε την οθόνη στο μηδέν.
9. Γυρίστε τον χειροτροχό για να φορτωθεί και μπορείτε να δείτε στην οθόνη ότι η τιμή ροπής αλλάζει με τη φόρτωση. Όταν η τιμή της ροπής φτάσει ή υπερβαίνει την καθορισμένη τιμή συναγερμού, το όργανο θα ηχήσει συναγερμό και η λυχνία συναγερμού "ALARM" στην οθόνη θα ανάψει για να υπενθυμίσει στον χειριστή να σταματήσει τη φόρτωση. Για να βελτιωθεί η ακρίβεια της μέτρησης, κατά την προσέγγιση ή την εκτίμηση της μέγιστης τιμής ή καθορισμένης τιμής, η ταχύτητα φόρτωσης πρέπει να επιβραδυνθεί.
10. Εάν θέλετε να εκτυπώσετε την τιμή μέτρησης ή να μεταφέρετε τα δεδομένα μέτρησης στον υπολογιστή, πατήστε [P RINT】Κλειδί εκτύπωσης.
11. Περιστρέψτε τον χειροτροχό ανάποδα για να αφαιρέσετε το δυναμόκλειδο που δοκιμάζεται.
12. Εάν θέλετε να συνεχίσετε τη δοκιμή, επαναλάβετε τα παραπάνω βήματα. Γενικά συνιστάται να μετράτε πολλές φορές και να λαμβάνετε τη μέση τιμή.
13. Εάν η δοκιμή έχει τελειώσει, αφαιρέστε τα εξαρτήματα δοκιμής, απενεργοποιήστε το ρεύμα και διατηρήστε το όργανο σωστά.
14. Εάν ο χρήστης δεν δοκιμάζει ένα δυναμόκλειδο, αλλά άλλα εργαλεία, ανατρέξτε στην παραπάνω διαδικασία δοκιμής. Εάν είναι απαραίτητο, απαιτείται ειδικό εξάρτημα.





Μοντέλο	Εύρος ροπής [N.m]	Βάρος [Kg]	Μέγιστος ενεργός βραχίονας[mm]	Εξωτερικές διαστάσεις[mm]			Οδηγός [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Ακρίβεια	±1%
Λειτουργία εμφάνισης	5-ψηφιακή οθόνη LED
Τροφοδοτικό	AC 220v-240v/50Hz



1. Ακρίβεια μέτρησης: ±1%

2. Εύρος ρύθμισης τιμής συναγερμού: εντός πλήρους εύρους

3. Συνθήκες χρήσης

(α) Θερμοκρασία περιβάλλοντος: 0-40 βαθμοί

(β) Σχετική υγρασία: Μικρότερη ή ίση με 80% RH

(γ) Τροφοδοσία: AC220V±10%, 50Hz
